• 28mm bezszczotkowy silnik bez szczotki 202W 27605RPM 70mN.m 24V 48V
28mm bezszczotkowy silnik bez szczotki 202W 27605RPM 70mN.m 24V 48V

28mm bezszczotkowy silnik bez szczotki 202W 27605RPM 70mN.m 24V 48V

Szczegóły Produktu:

Miejsce pochodzenia: Chiny
Nazwa handlowa: PM
Orzecznictwo: CE, ROHS
Numer modelu: PM2842C

Zapłata:

Minimalne zamówienie: 20 sztuk
Cena: Zbywalny
Szczegóły pakowania: mocny karton eksportowy na zewnątrz, wewnątrz pianka polietylenowa
Czas dostawy: 20 dni roboczych
Zasady płatności: Moneygram, Western Union ,, t/t
Możliwość Supply: 90000 sztuk miesięcznie
Najlepsza cena Rozmowa

Szczegóły informacji

Rodzaj silnika: Wykorzystanie silnika prądu stałego bez szczotki Średnica silnika: 28 mm
Długość ciała silnika: 42 mm Napęd nominalny: 24 V, 48 V lub dostosowane
Prędkość bez obciążenia: 37054 obr./min lub na zamówienie Liczba pary bieguna wirnika silnika: 1
Typ łożyska: Ciche łożysko kulkowe niski typ prądu Materiał magnesu: NdFeB
Znamionowa moc wyjściowa: 202.7W
Podkreślić:

202W bezszczotkowy silnik bezslotowy

,

70mN.m bezpędzlowy silnik bez szczeliny

,

Silnik bez szczotki 28 mm

opis produktu

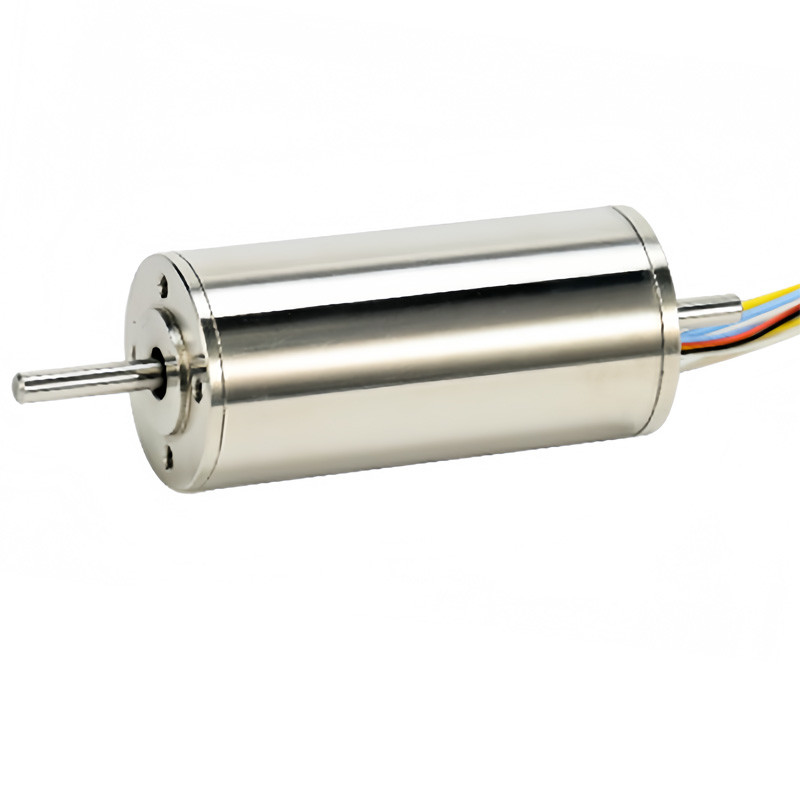

28mm bezszczotkowy silnik bez szczotki 202W 27605RPM 70mN.m 24V 48V 0

Model:28mm bezszczotkowy silnik bez szczotki 202W 27605RPM 70mN.m 24V 48V



Typowe zastosowania:



1.Wdrożenia lotnicze i obronne


• Systemy satelitarne
Silniki bez szczotki bez szczotki służą jako kluczowe elementy w podsystemach statków kosmicznych, szczególnie w mechanizmach sterowania anteną z fazowanym układem.Ich bezprzewodowe działanie zapewnia precyzję ustawienia do minuty łuku dla szeregów komunikacyjnych w głębokiej przestrzeni..



• Technologia napędowa dronów
Nowoczesne architektury napędowe UAV w dużym stopniu wykorzystują silniki bez szczotki, wykorzystując ich wysoki współczynnik momentu obrotowego do bezwładności (przekraczający 4.5 N·m/kg) do szybkiego dostosowywania wektoru siły napędowej podczas autonomicznych manewrów unikania przeszkód.



2.Zastosowania technologii medycznej



• Robotowe systemy chirurgiczne
Silniki te umożliwiają podmikronową rozdzielczość pozycjonowania w manipulacjach chirurgicznych, kluczowe dla zadań mikroschirurgicznych, takich jak procedury wiktektomii okulistycznej wymagające tłumienia drżenia <10 μm.



• Integracja obrazowania diagnostycznego
W kompatybilnych z rezonansem magnetycznym systemach pozycjonowania napędy bez szczotki bez szczotki osiągają dokładność ruchu liniowego 50 nm poprzez kontrolę komutacji sinusoidalnej, eliminując interferencje metalowe z polami magnetycznymi 7T.



3.Rozwiązania przemysłowe



• Precyzyjne sterowanie obróbką
Konfiguracje osi wrotów CNC wykorzystują silniki bez szczotek bez szczotek w celu utrzymania powtarzalności pozycji ± 0,8 μm podczas szybkich operacji frezowania (do 40 000 obrotów na minutę),kluczowe dla wytwarzania elementów z tytanu w przemyśle lotniczym.



• Zautomatyzowane systemy pakowania
Zintegrowane z robotami, te silniki osiągają dokładność synchronizacji 0,1 ms dzięki protokołom komunikacyjnym EtherCAT,umożliwiające przepustowość 200 ppm (części na minutę) w farmaceutycznych liniach opakowaniowych w blistrach.



4.Platformy mobilności robotycznej



• Antropomorficzna aktywacja stawów


Roboty humanoidalne wykorzystują silniki bez szczotki z rozdzielczością kątową 0,02° w złączonych nadgarstkach, naśladując ludzką zręczność do wykonywania złożonych zadań, takich jak manipulacja przedmiotami z wieloma palcami.



• Autonomiczna robotyka usługowa


Koła wszechstronne robota dostawcy integrują silniki węzłowe bez szczotek o maksymalnej wydajności 92%, umożliwiając 8-godzinną ciągłą pracę z pojemnością ładunku 50 kg w środowiskach magazynowych.



Dane techniczne silnika:



Serię PM2842C Jednostka 001
1 Napęd nominalny V 24
2 Moment obrotowy mNm 613
3 Prąd stacjonarny A 96
4 Brak prędkości obciążenia obroty / min 37054
5 Brak prądu obciążenia A 0.402
6 Prędkość nominalna RPM 27605
7 Prąd nominalny A 11.63
8 Prędkość obrotowa mNm 70
9 Moc wyjściowa nominalna W 202.7
10 Wydajność przy obciążeniu znamionowym % 72.6
11 Opór końcowy Ohm. 0.54
12 Wsteczna konstanta EMF mV/rpm 0.648
13 Maksymalna wydajność % 83.4
14 Współczynnik momentu obrotowego mNm/A 6.18
15 Stała prędkości obroty/V 1543
16 Maksymalna moc wyjściowa W 266
17 Prędkość kątowa rad/s 3880



Informacje dodatkowe
liczba par biegów wirnika 1
Liczba etapów 3
Zakres temperatury pracy -40°C... +150°C
Węgiel izolacyjny Klasa F
Parametry silnika i wielkość wału mogą być wykonane zgodnie z życzeniem klienta.
Opcje: skrzynia biegów



Rysunek zarysu silnika (mm)



28mm bezszczotkowy silnik bez szczotki 202W 27605RPM 70mN.m 24V 48V 1



28mm bezszczotkowy silnik bez szczotki 202W 27605RPM 70mN.m 24V 48V 2
